类型参数与实例参数(含报告参数)的区别

[复制链接]

607

主题

762

帖子

931万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
9315112
发表于 2018-9-30 09:54:44 | 显示全部楼层 |阅读模式




许多旁友都不是很明白类型参数和实力参数之间的区别其实他们俩之间的区别还是很明显的

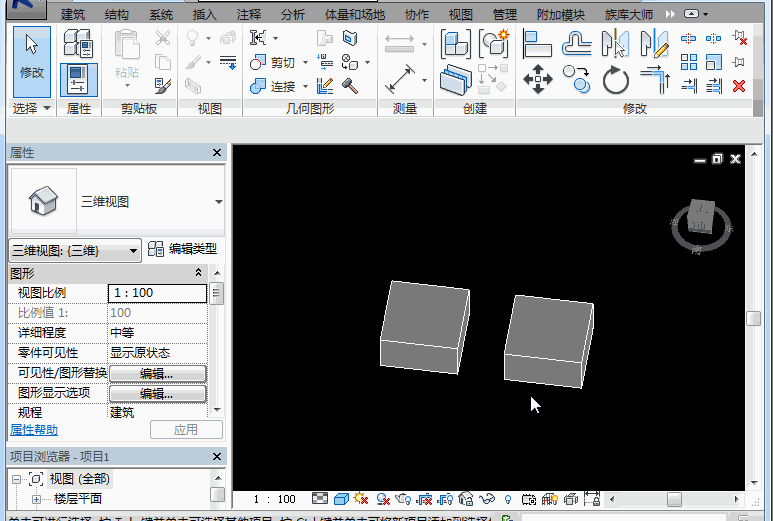

类型参数应用于全体

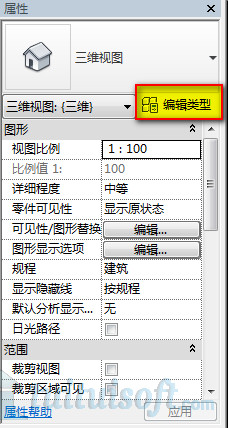

也就是说在项目中只要修改一个的数值,其他的数值也都会跟着变化,并且要在属性中的“编辑类型”进行修改

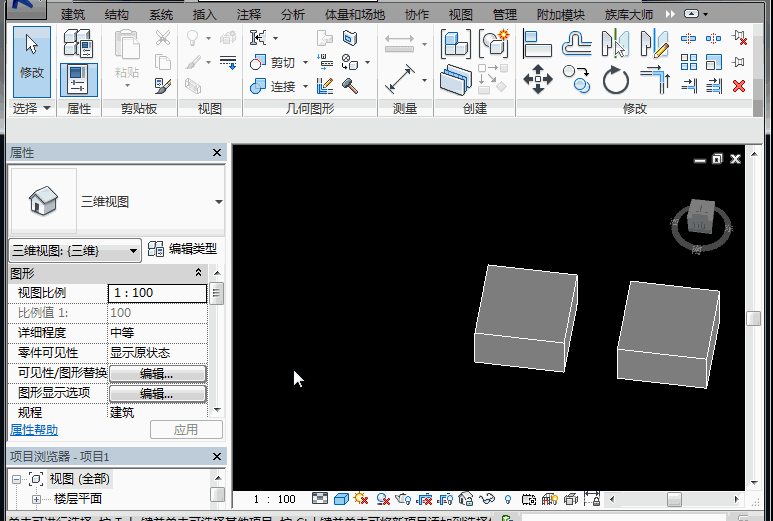

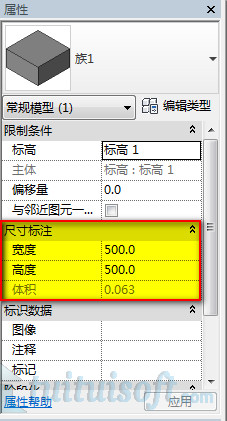

实例参数:应用于个体

也就是说在项目中每个个体的参数都是独立的,修改其中一个其他的不会因此改变,在属性可以直接进行修改



在实例参数中还有一种参数类型—报告参数

报告参数:不能进行修改,根据关联参数进行变化,可用于数值读取、查看和制作明细表


假设我们要绘制一个与墙关联的族,宽度跟随墙厚进行变化,墙厚就是所谓的关联参数,将其设为报告参数,并将要变化的参数与关联参数用公式连接,载入项目中之后就能进行关联变化了

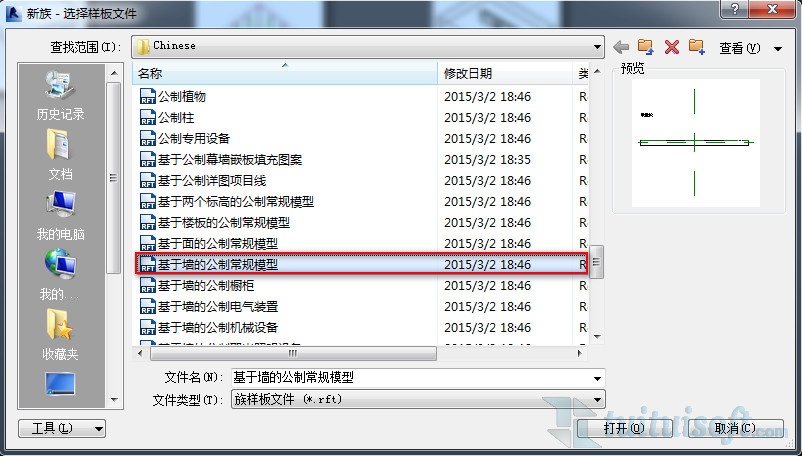

首先,我们先新建一个基于墙的族

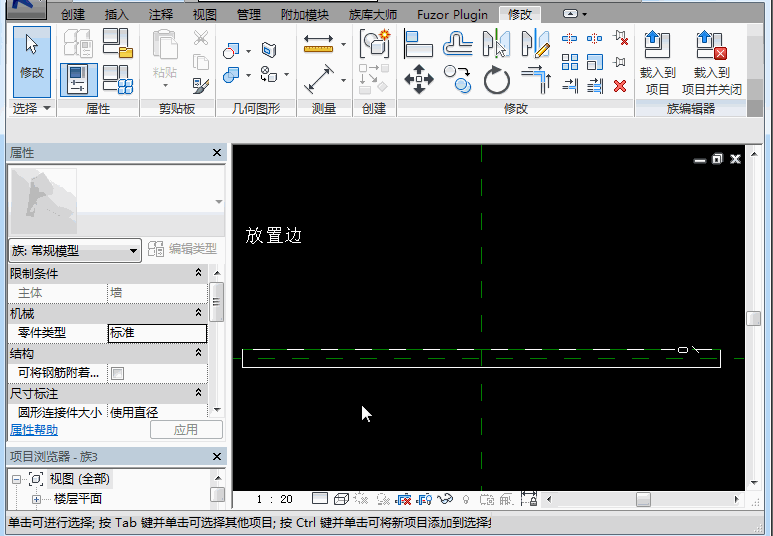

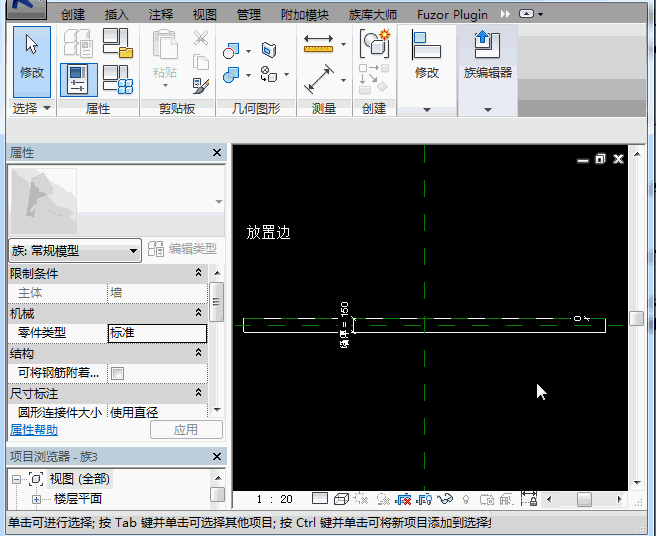

接着将墙的厚度设置为报告参数

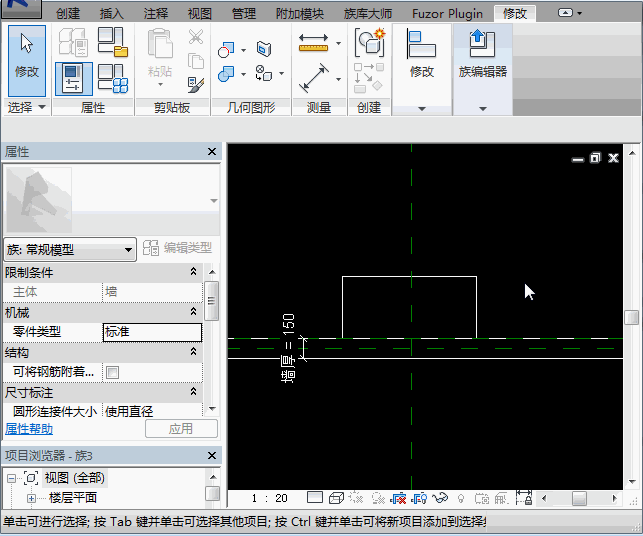

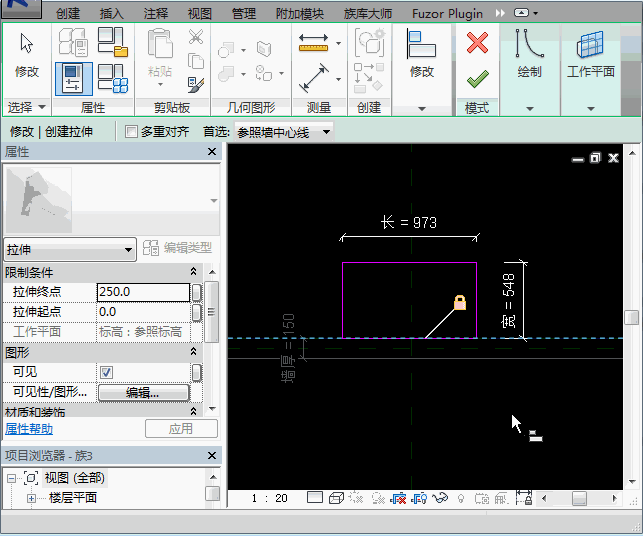

然后绘制一个基于墙的族


设置其宽为实例参数,因为宽度是根据墙厚进行变化的,是单独的个体,所以必须用实例参数,并将其与墙面锁定


接着打开族类型,修改宽度的参数公式,使其与墙厚相关联


最后,将做好的族载入项目中分别放置在不同厚度的墙上进行检查


族的宽度会根据不同厚度的墙进行变化,成功!






回复

使用道具 举报

607

主题

762

帖子

931万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
9315112
 楼主| 发表于 2018-9-30 10:06:09 | 显示全部楼层
栏杆族建立时一要阵列,对数目进行标签(实例参数),二要锁定最两侧图元。
